Пневмопресс для клепки накладок тормозных колодок и дисков сцепления ТТН-410

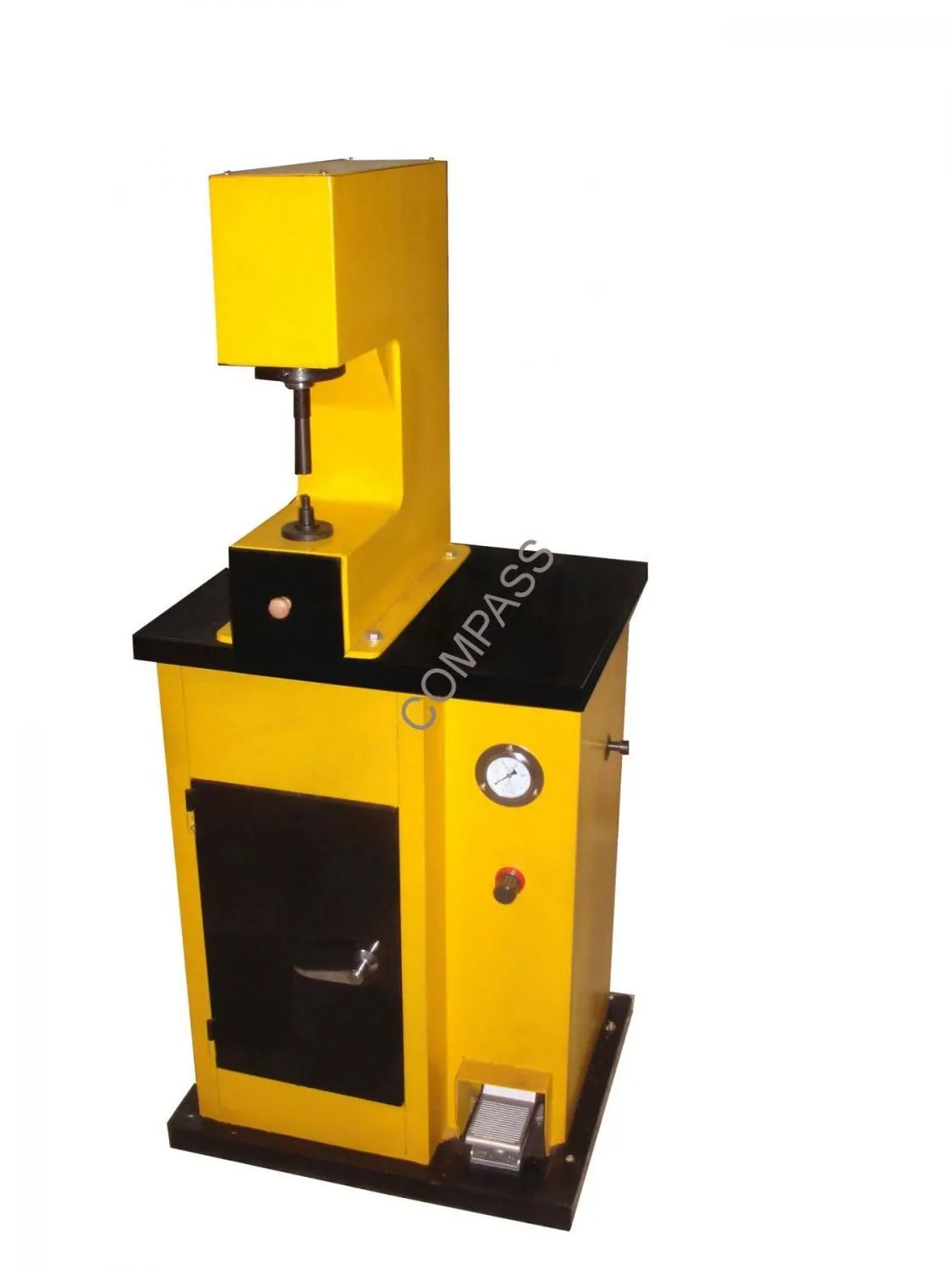

Пневмогидравлический стенд ТТН-410

Предназначен для установки фрикционных накладок тормозных колодок, дисков сцепления и для выпрессовки заклепок диаметром до 12 мм при замене изношенных накладок при ремонте автомобилей на станциях технического обслуживания и автотранспортных предприятиях.

Технические параметры:

Максимальная сила клепки 60KN (6Т)

Номинальное развиваемое усилие при рабочем давлении воздуха 0,5-0,9 Мпа

Ход штока (наибольший), не менее 40 мм

Регулировка высоты хода штока 20 мм

Максимальный диаметр клепки 10 мм

Габаритные размеры, мм, не более 600х500х1500

Масса, кг, не более 90

Стенд предназначен для работы с различными видами заклепок медными и алюминиевыми. В базовой комплектации стенда пуансоны для работы с отечественной и импортной техникой.

Принцип работы:
-Рабочее давление воздуха регулируется при помощи клапана регулировки давления и выставляется по манометру давления воздуха 0,5-0,6 МПа при клепки алюминиевых заклепок и 0,7-1,0 МПа при клепки медных заклепок;
-В шток вкручивается пуансон определенного диаметра, регулируется по высоте опускание контргайкой;
-Тормозную накладку ставят на кронштейн высоту кронштейна регулируют при помощи винта таким образом что бы клепка плотно легла на наковальню;
-Нажимая ногой на педаль подачи воздуха стенд опускает шток тем самым прижимает клепку к наковальни;
-Комплект сменных пуансонов и опор позволяет производить клепку и выпрессовку заклепок различных форм и размеров.
